Sierra de Hilo para Corte de Lingotes de Germanio
A sierra de hilo para corte de lingotes de germanio para lingotes de Ge de Ø 185 × L 400 mm — modo de corte para obleas de producción, Modo de contorno DXF para blancos de lentes de forma libre (medialunas, formas fuera de eje) que un taladro de núcleo o una sierra ID simplemente no pueden fabricar.
Una sierra de hilo de doble modo para lingotes de germanio en bruto
Mismo marco de hilo continuo de circuito cerrado que el resto de la familia SGI, dimensionado para lingotes de Ge de tamaño completo — Ø 185 mm × L 400 mm — y equipado con modos de corte recto y corte por contorno controlado por DXF en un solo controlador.

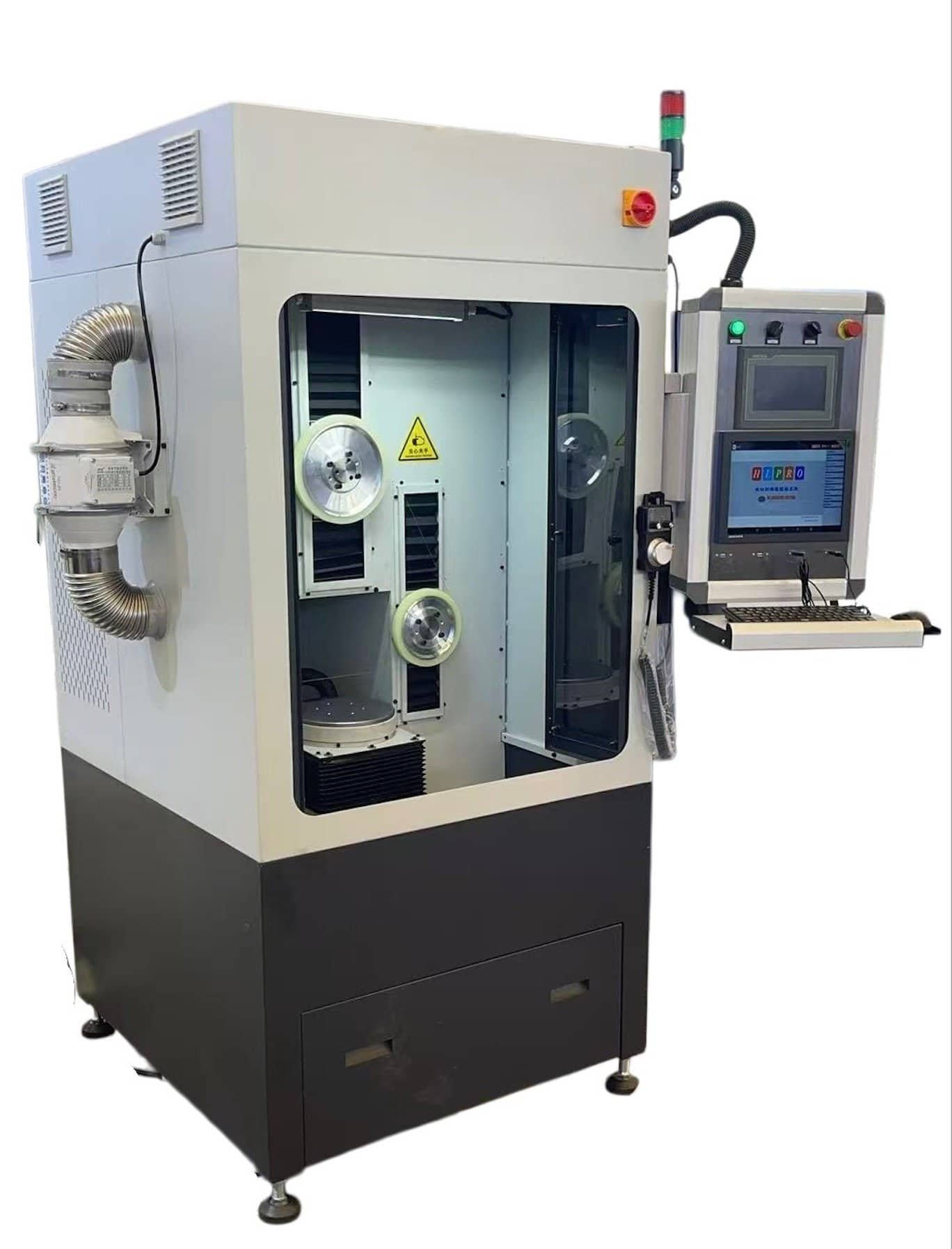

La sierra de hilo para cortar lingotes de germanio SGI 40 se envía como una unidad vertical completamente cerrada en el probado marco de la familia SGI. El gabinete contiene niebla refrigerante y virutas durante ejecuciones largas, la ventana de observación permite al operador observar un corte de contorno de varias horas, y la pantalla táctil lateral tiene dos sistemas de corte paralelos — modo de corte recto y modo de contorno DXF — seleccionables por trabajo. Cargue un archivo DXF a través de USB, configure la compensación de kerf y la velocidad de avance, ejecute el corte.
- Rango de lingotes Ø ≤ 185 mm × L ≤ 400 mm — material de Ge de tamaño completo
- Modos de corte corte recto · corte de contorno libre DXF
- Sistema de hilo hilo de diamante sin fin en bucle cerrado · ~0.5 mm de corte
- Interfaz pantalla táctil lateral + controlador de mano (inglés) · importación DXF por USB
- Cooling depósito de refrigerante incorporado + circulación · recuperación de niebla
- Estándar de dibujo ISO 10110 — tolerancias de contorno flujo estación a estación
Lo que hace la sierra de hilo para cortar lingotes de germanio SGI 40
La sierra de hilo para cortar lingotes de germanio lleva dos modos de corte en una plataforma de hilo de diamante sin fin en bucle cerrado: corte recto para producción rutinaria y corte de contorno DXF para formas que los métodos tradicionales no pueden hacer. Misma máquina, mismo corte, misma hora.
Modo de contorno DXF — formas de forma libre
Cargue un archivo DXF a través de USB, configure la compensación del corte, presione ejecutar. El hilo sigue cualquier contorno cerrado: lunas crecientes, blancos de lente fuera de eje, polígonos irregulares. Ninguna de estas geometrías se puede producir en una perforadora de núcleo o una sierra de ID.
Modo de corte recto en el mismo controlador
Para obleas de producción rutinaria, el segundo modo es solo grosor + recuento, presione inicio. La máquina indexa automáticamente la lista de cortes. No paga por la capacidad de contorno cuando no la necesita; la tiene cuando sí.
Capacidad de lingote Ø ≤ 185 mm × L ≤ 400 mm
El material de lingote de Ge de tamaño completo cabe dentro de la carcasa. La mesa de trabajo traga todo el lingote — sin pre-corte, sin apilamiento de fijaciones. Los cortes de eje largo (hasta 400 mm) se realizan en una sola pasada.
~0,5 mm de corte en bucle cerrado
Mismo corte de hilo de diamante sin fin que todos los demás modelos SGI / SG. En un lingote de $2,200/kg, eso son $200–$600 de germanio conservados por lingote en comparación con una perforadora de núcleo. Para cortes de contorno donde el hilo sigue el contorno de la pieza en lugar de eliminar una capa, el ahorro es aún mayor.
Servo YZ — repetibilidad de ±0.01 mm
Las guías lineales y los husillos de bolas en ambos ejes proporcionan una resolución de avance de 0.01 mm. La tolerancia del contorno está limitada por el archivo DXF, no por la máquina; la máquina traza lo que usted dibuja.
Alambre sin fin + circulación de refrigerante
El alambre de diamante sin fin de corte de contorno funciona unidireccionalmente, sin marcas inversas en la cara de corte. El tanque de refrigerante incorporado con circulación y recuperación de niebla mantiene limpio un contorno de varias horas y el alambre es predecible.
Vea ambos modos de corte en un lingote real
La sierra de alambre para corte de lingotes de germanio SGI 40 tiene dos modos de funcionamiento en la misma pantalla táctil. Dos clips a continuación: uno que muestra el modo de contorno DXF para un espacio en blanco de media luna de forma libre, otro que muestra el modo de corte recto de rutina.
▸ Modo de contorno: corte CAD de forma libre
▸ Modo de corte: corte de obleas de producción
¿Tiene un DXF que desea ver funcionando en la máquina? Envíelo con su solicitud de corte de muestra — lo ejecutaremos en un lingote de Ge real y enviaremos el resultado con un informe de metrología.
Por qué el corte de contorno en el lingote ahorra más que el corte
Un lingote de Ge de tamaño completo — Ø 185 mm × 400 mm — vale 20.000–40.000 € al precio spot actual de 1.800–2.400 €/kg. La práctica estándar para cualquier forma no redonda es cortar primero un espacio en blanco rectangular y luego fresarlo o rectificarlo hasta el contorno final. Ese segundo paso elimina mucho material, y en un sustrato de 2.200 €/kg, cada miligramo está en la factura.
Aquí están los cálculos para un espacio en blanco de lente de media luna de 73 × 53 mm (la geometría de un caso de uso real de un cliente, más detalles a continuación). Primero corte un espacio en blanco rectangular — corte de 0,5 mm × 4 bordes, luego fresar el perfil de media luna del rectángulo. El material fresado es aproximadamente el 35 % del rectángulo, más los rechazos por astillado. Ge total desperdiciado por espacio en blanco: ~6,5 g, o aproximadamente 13 € de material más el ciclo de fresado.
Ejecute la misma pieza en la sierra de hilo para corte de lingotes de germanio SGI 40 en modo de contorno DXF y el hilo traza directamente el contorno de media luna. El corte es de 0,5 mm a lo largo de la ruta del contorno; todo lo que está dentro es la pieza en bruto, todo lo que está fuera es Ge reutilizable. Material desperdiciado por pieza en bruto: ~0,8 g, o aproximadamente 1,60 $. A 1.000 piezas en bruto por año, eso son 11.400 $ de germanio conservado — antes de la ganancia de tiempo de ciclo al omitir el paso de fresado.
Para la economía general de la línea de Ge — corte, astillado de bordes, margen de rectificado posterior — consulte nuestra fabricación de lentes de germanio página de soluciones y Hoja de datos de germanio de Crystran.
DXF de entrada, pieza en bruto terminada de salida
El flujo de trabajo de contorno
Dibuje el contorno en cualquier paquete CAD, expórtelo como DXF, cárguelo en la SGI 40 a través de USB. El controlador lee polilíneas y arcos cerrados; en la pantalla táctil se establece la compensación del corte (típicamente un desplazamiento de 0,25 mm para un corte de 0,5 mm), la velocidad de avance y la secuencia de corte si el archivo tiene varios contornos. La máquina traza lo que dice el archivo — la tolerancia del contorno está limitada por el DXF, no por la máquina.
Modo de corte para producción rutinaria
Cambie el controlador al modo de corte y la misma máquina se convierte en una plataforma de corte de clase SG — establezca el grosor y la cantidad, admite grosores mixtos en un solo trabajo. Los servos Y/Z se resuelven a 0,01 mm y se repiten a ±0,01 mm. El modo de corte se ejecuta con el mismo corte y las mismas velocidades de avance que los modelos de corte dedicados. No está pagando por una capacidad de contorno y utilizando una máquina más lenta cuando no necesita contorno.
El modo de contorno lee polilíneas cerradas. Las rutas abiertas son rechazadas por el controlador al cargar el archivo — le evita un corte a medias, pero significa que no puede introducir una geometría parcial para "probarla". Vemos que los clientes suelen pasar esto por alto en los radios: dibujados como arcos pero no unidos al límite cerrado. Corrija en el paquete CAD, re-exporte, re-cargue. Ayudamos con el primer archivo de cada nuevo cliente.
¿Cómo se compara el corte de contorno de forma libre con los métodos tradicionales?
Para piezas en bruto de germanio no redondas — medias lunas, lentes fuera de eje, contornos irregulares — existen tres enfoques tradicionales, además del modo de contorno de la sierra de hilo para corte de lingotes de germanio SGI 40. Cada uno tiene un nicho; solo el corte de contorno produce la geometría directamente del lingote sin un paso de eliminación posterior.
| Method | Capacidad geométrica | Desperdicio de material | Duración del ciclo |
|---|---|---|---|
| Perforación central | solo redondo | ~30–40% (cáscara) | rápido |
| Sierra de hilo | solo cortes rectos | low | rápido |
| Rectángulo + fresar para dar forma | cualquier forma | ~35% fresado | + pasada de fresado |
| modo de contorno SGI 40 | cualquier DXF cerrado | solo kerf (~0.5 mm de trayectoria) | pasada única |
Para cortes rectos en obleas redondas, la comparación es diferente: la sierra de hilo no es más rápida que una sierra de lingotes multihilo en piezas por hora, pero cuesta mucho menos y deja un borde más limpio. La respuesta honesta es: si su trabajo son obleas rectificadas 100%, la dedicada máquina de corte de obleas de germanio SG40 es el modelo adecuado. Si también necesita prismas, cuadrados o blancos poligonales, la SGR40 con eje giratorio es el modelo correcto. El valor del SGI 40 es el modo DXF para formas que los otros dos no pueden producir; consulte el caso de cliente a continuación.
Las propiedades del germanio que alimentan las matemáticas de la pérdida de corte se encuentran en Hoja de datos de germanio de Crystran. El flujo de tolerancia sigue ISO 10110.
Sunny Optical: una forma de lente de Ge que tres métodos tradicionales no pudieron fabricar
Sunny Optical Technology Group (HKSE: 2382) es uno de los mayores fabricantes de componentes ópticos del mundo. Acudieron a nosotros no para una mejora en el corte, sino con una pieza que los métodos tradicionales no podían producir: una lente de germanio asimétrica en forma de media luna para un sistema de imagen térmica. Contorno: 73.45 × 52.82 mm, dos radios de esquina R6, dos transiciones R1, un chaflán superior de 110° × 1° y una cara óptica esférica de 85 mm.
Cada método tradicional falla en esta pieza por una razón diferente. Una perforación central produce solo formas redondas; el perfil de media luna está fuera de su envolvente geométrica. Una sierra de ID corta líneas rectas, por lo que se necesitan múltiples cortes de reposicionamiento para los arcos R1/R1, con errores de tolerancia acumulados y astillado por re-fijación en cada paso. El enfoque de "bloque rectangular + fresado a la forma" es geométricamente factible, pero pierde ~35% de material de partida debido a residuos de fresado, y las regiones de esquina R se astillan fácilmente durante el paso de fresado. Sunny probó los tres; el rendimiento, el rendimiento y la repetibilidad fallaron en los volúmenes que necesitaban enviar.
La solución fue el SGI 20, el hermano menor de la sierra de alambre para corte de lingotes de germanio SGI 40 de esta página, que utiliza la misma tecnología de alambre continuo de circuito cerrado y el mismo modo de contorno DXF. Un ingeniero de Vimfun trabajó con el equipo de herramientas de Sunny para convertir su dibujo de media luna a DXF, establecer la compensación de corte y ejecutar el primer lote. El alambre trazó el perfil de media luna directamente del material de Ge: corte de 0.4 mm a lo largo del contorno, pasada única, sin fresado.
Después de integrar la máquina SGI en la línea de lentes de media luna, Sunny reportó una mejora del rendimiento de producción de ~30% — los rechazos por astillado de las regiones de esquina R desaparecieron, y la misma máquina también manejó su trabajo rutinario de corte recto y extracción de varillas en modo de corte. Desde entonces, Sunny ha ampliado su huella de Vimfun a más de 30 máquinas en múltiples sitios de producción, cubriendo tanto el trabajo de contorno como el corte de rutina en la misma plataforma.
Para el trabajo de lingotes de tamaño completo (clase Ø 185 mm, lingotes más largos), la sierra de hilo para corte de lingotes de germanio SGI 40 es el modelo adecuado para el mismo tipo de trabajo de geometría única. El modo DXF, el hilo de bucle cerrado, la lógica de compensación de corte — todo idéntico a la plataforma en la que Sunny se escaló. Envíenos el dibujo de su pieza y lo convertiremos a DXF, realizaremos un corte de contorno de muestra en su lingote de Ge suministrado y le enviaremos la pieza de vuelta con un informe de metrología.
Construido para lingotes de Ge de tamaño completo y piezas en bruto de forma libre
Lo que la sierra de hilo para corte de lingotes de germanio SGI 40 promete — los números que impulsan el rendimiento en un lingote de $30,000 y desbloquean formas que el corte tradicional no puede hacer.
Especificaciones técnicas de la SGI 40
Especificaciones de configuración estándar para la sierra de hilo para corte de lingotes de germanio SGI 40. Mesa de trabajo, recorrido y parámetros del modo de contorno configurables bajo pedido.
| Tamaño de la pieza (lingote) | Ø ≤ 185 mm × L ≤ 400 mm |
| Tamaño de la mesa de trabajo | 400 × 400 mm |
| Recorrido eje Y / Z | 400 mm / 400 mm |
| Modos de corte | corte recto · corte de contorno cerrado DXF |
| entrada DXF | USB · polilíneas y arcos cerrados · compensación de corte programable |
| Diámetro del hilo de diamante | 0.35–0.5 mm (Ge óptimo) |
| Ancho de corte | ~0.5 mm (alambre continuo de bucle cerrado) |
| Velocidad lineal máxima del hilo | 52 m/s |
| Avance mínimo Y / Z | 0.01 mm |
| Repetibilidad Y / Z | ±0,01 mm |
| Velocidad de corte / manual | 0–1000 mm/min (adjustable) |
| Ruedas guía | 2 × Ø250 mm + 1 × Ø180 mm (trayectoria de 3 ruedas) |
| Potencia del motor de accionamiento | 1.5 kW (máx. 4500 RPM) |
| Suministro de energía | 220 V trifásico · 60 Hz |
| Cooling | tanque de refrigerante incorporado + circulación + recuperación de niebla |
| Consumo de aceite de corte (turno único) | ~80 L / mes |
| Estándar de dibujo | ISO 10110 |
| Garantía | 1 año (piezas + soporte de ingeniería) |
Las tolerancias en la pieza cortada — corte, astillado del borde, desviación del contorno — fluyen a las etapas de centrado y rectificado según ISO 10110.
¿Qué materiales corta la SGI 40?
El alambre continuo corta todo lo más blando que el diamante, pero la SGI 40 se construyó en torno al trabajo de lingotes de germanio de tamaño completo — ahí es donde la capacidad de Ø 185 × L 400 mm y el modo de contorno DXF se amortizan primero. Otros materiales ópticos frágiles funcionan en la misma plataforma con sus propios conjuntos de parámetros:
- Germanio (Ge) — material primario · alambre de 0.35–0.5 mm, tensión de 100–140 N, refrigerante de aceite mineral blanco
- Silicio (Si) — conjunto de parámetros maduro · alambre de 0.42–0.5 mm
- Seleniuro de zinc (ZnSe) y sulfuro de zinc (ZnS) — ventanas de calcogenuro · alimentación más suave
- Zafiro — alambre de 0,5–0,65 mm, mayor tensión, alimentación más lenta
- Vidrio óptico (BK7 / K9) y cuarzo fundido — mismo alambre de bucle cerrado, conjunto de parámetros por familia de vidrio
Cortando algo que no está en la lista — ¿vidrio de calcogenuro, cerámica exótica, compuesto en capas? Envíe una muestra y la cortaremos antes de cotizar los parámetros. No adivinamos sobre materiales que no hemos procesado.
¿Dónde encaja el SGI 40 en una línea de lentes de Ge?
La sierra de alambre para corte de lingotes de germanio SGI 40 es el extremo frontal para cualquier producción que incluya blancos de lentes de Ge de forma libre junto con obleas de rutina. Toma lingotes (Ø ≤ 185 × L ≤ 400 mm) y produce obleas cortadas rectas o blancos de contorno definidos por DXF, en la misma máquina, en el mismo turno. Todo lo posterior — centrado de bordes, rectificado esférico, pulido, recubrimiento AR — fluye de lo que corta esta máquina.
Para la cadena completa — flujo de trabajo de cinco etapas desde el lingote hasta la lente recubierta — consulte la fabricación de lentes de germanio página de soluciones. El rango más amplio de equipos se encuentra en el fabricación de óptica infrarroja centro.
Si su trabajo es el corte de obleas redondas 100% a volumen de producción, la más económica máquina de corte de obleas de germanio SG40 lo cubre con un menor CapEx — mismo kerf, sin capacidad de modo de contorno que no usaría. Si su trabajo mezcla obleas redondas con prismas, cuadrados o blancos poligonales (formas geométricas predefinidas mediante indexación rotatoria — no curvas de forma libre), el SGR40 con eje giratorio lo cubre con el mismo alambre de bucle cerrado. El valor exclusivo del SGI 40 es el modo DXF para formas que ninguno de los otros dos puede fabricar.
Obtenga un corte de contorno de muestra en su propio lingote de Ge
Elija la sierra de alambre para corte de lingotes de germanio SGI 40 si su producción incluye blancos de lentes de Ge de forma libre que los taladros de núcleo y las sierras de ID no pueden fabricar — crecientes, formas fuera de eje, polígonos irregulares — y aún desea una sola máquina que también maneje el corte de obleas rectas de rutina. Envíenos su DXF y una muestra de Ge; la convertiremos si es necesario, ejecutaremos el contorno y le enviaremos la pieza cortada con un informe de metrología antes de que se comprometa.
