Máquina de corte de obleas de germanio
Automático, corte de alto rendimiento de lingotes de germanio en obleas — el mismo ~0.4 mm de corte de bucle cerrado que los modelos equipados con rotor, en una máquina más sencilla para talleres que solo necesitan discos redondos en volumen.
Un caballo de batalla de corte de alto rendimiento
Mismo bastidor vertical cerrado que los modelos rotativos — despojado a una sola tarea: cortar lingotes de germanio en obleas automáticamente, durante horas.

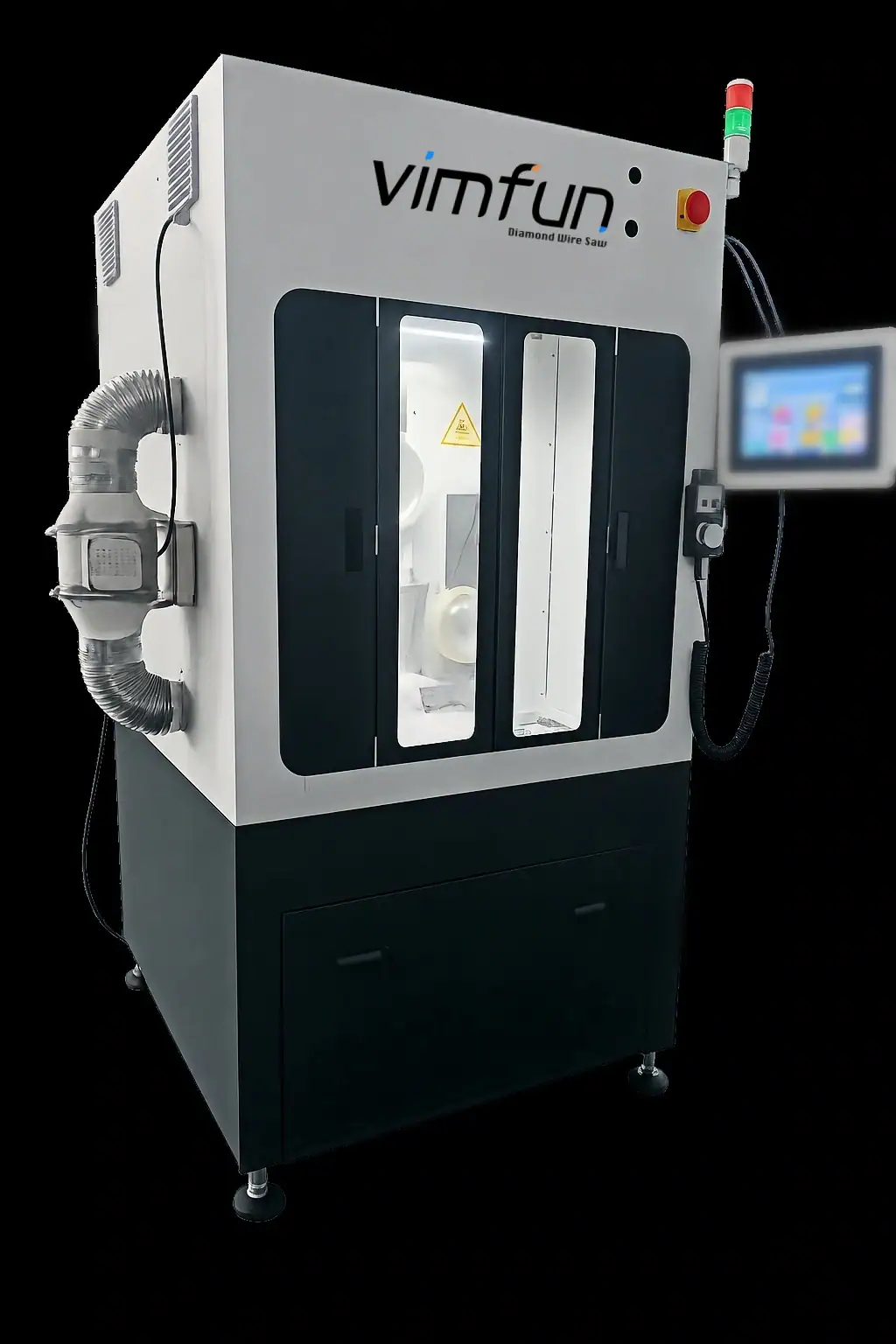

La máquina de corte de obleas de germanio SG40 se envía como una unidad vertical completamente cerrada en el mismo bastidor probado de alambre continuo que la serie SGR rotativa — con el eje rotativo eliminado. El gabinete contiene niebla refrigerante y virutas, la ventana de observación permite al operador observar una larga carrera automática, y un sistema de guía de tres ruedas proporciona una ruta de alambre más larga para un corte estable en lingotes altos.
- Huella ~1066 × 1066 mm · altura ~1970 mm
- Peso ~650 kg — bastidor rígido para un grosor de oblea repetible
- Interfaz pantalla táctil lateral + controlador de mano (PLC inglés)
- Cooling depósito de agua + circulación
- Potencia 220 V trifásico · 1,5 kW · 60 Hz
Lo que hace la máquina cortadora de obleas de germanio SG40
Un trabajo, bien hecho. Corte automático de cilindros de germanio en obleas a volumen de producción — sin el precio de las características que no necesita.
Corte automático de múltiples espesores
Programe el grosor y la cantidad de corte en la pantalla táctil — la máquina funciona sin supervisión y admite diferentes grosores dentro de un mismo trabajo de corte. Mezcle ventanas de 3 mm y lentes en bruto de 8 mm del mismo lingote.
~0,5 mm de corte en bucle cerrado
El mismo corte de alambre continuo que los modelos rotativos. En un lingote de $2,200/kg, eso supone aproximadamente $200–$600 de germanio ahorrado por lingote en comparación con una broca de núcleo — cada lingote.
Movimiento servo YZ, ±0,01 mm
Las guías lineales y los husillos de bolas en ambos ejes proporcionan una resolución de avance de 0,01 mm y una repetibilidad de ±0,01 mm — de modo que la oblea #1 y la oblea #50 tengan el mismo grosor.
mesa de trabajo de 400 × 400 mm
Una mesa más grande que la SGR40 giratoria (Ø380). Admite lingotes más largos y pilas altas, y acepta piezas de trabajo de hasta 400 mm de altura.
Sistema de guía de tres ruedas
Dos ruedas de Ø250 mm más una de Ø180 mm, lo que proporciona una trayectoria de alambre de ~2580 mm y una geometría de aproximación de alambre estable para cortes repetibles en lingotes altos.
Refrigeración por agua + circulación
El tanque de agua incorporado con un circuito de circulación mantiene el corte limpio y el alambre frío, y mantiene el consumo de refrigerante predecible en ejecuciones automáticas largas.
Vea la sierra de alambre continuo SG40 en acción
La máquina de corte de obleas de germanio funciona con la misma tecnología de alambre continuo de circuito cerrado que el resto de la familia SG: establezca el grosor, establezca el recuento, comience el trabajo. Observe el alambre, el sistema de refrigeración y las obleas que salen del lingote en secuencia.
▸ Principio de funcionamiento: tecnología de alambre de diamante continuo
▸ Función de corte: salida automática de obleas de Ge
¿Aún no tienes un clip específico para SG40? Te enviaremos un carrete de corte corto para tu diámetro de lingote específico cuando solicites un corte de muestra.
Un trabajo, programado una vez
Grosor mixto en una sola pasada
El controlador SG40 acepta una lista de grosores de corte dentro de un mismo trabajo de corte: por ejemplo, tres lentes de 8 mm seguidas de doce ventanas de 3 mm, todo del mismo lingote de germanio. Los servomotores Y/Z tienen una resolución de 0,01 mm y se repiten a ±0,01 mm, por lo que el grosor real del corte se sitúa a unas pocas micras del valor programado en una pasada larga.
Qué significa realmente "automático"
Coloque el lingote en la mesa de trabajo, escuádrelo con el alambre, programe la lista de cortes, pulse inicio. La máquina se encarga del recorrido del alambre, la velocidad de avance y la indexación del eje Z entre cortes. Las superficies de corte salen del alambre con una Ra de 0,6–1,2 µm con un TTV de alrededor de 8–15 µm en un disco de 50 mm, lo suficientemente limpio como para que el rectificador normalmente pueda omitir una pasada de desbaste y pasar directamente a la generación de la cara.
Antes de una carrera automática larga, verifique que el lingote esté cuadrado con el alambre; una inclinación de 0.5° sobre una pila de 200 mm de altura le da una oblea en forma de cuña en la parte superior del trabajo. Lo comprobamos con un indicador de dial en la aproximación del alambre antes de presionar inicio. La primera oblea de cualquier lingote nuevo también merece una comprobación de grosor; el alambre se asienta en un corte estable después de la primera rebanada.
¿Cómo se compara el corte con alambre continuo con la perforación central y las sierras de ID?
Versión corta: el alambre gana en rendimiento de material y calidad de superficie. Corta una oblea a la vez, por lo que una sierra multialambre lo supera en piezas brutas por hora en silicio plano, pero para el germanio, donde la pérdida de corte cuesta más que el rendimiento, el alambre continuo es la opción de valor. Aquí está la comparación honesta.
| Method | Corte | Edge chipping | Subsuperficie | Pzas/corte |
|---|---|---|---|---|
| Perforación central | 5–10 mm | 0.3–0.8 mm | alto | 1 |
| Sierra de hilo | 0.3–0.5 mm | moderado | 30–80 µm | 1 |
| Alambre de bucle cerrado SG40 | ~0.5 mm | < 0.1 mm | low | 1 |
Un chip de borde de 0.1 mm en la oblea cortada con alambre significa que la máquina de centrado toma una tolerancia de material de 0.1 mm en lugar de 0.5 mm: menos germanio molido, menos pasadas. En nuestra experiencia, ese efecto posterior es mayor que el ahorro en la etapa de corte en el que la gente se enfoca primero.
La especificación enumera la velocidad máxima del alambre a 52 m/s, pero procesamos germanio a 30–45 m/s, alimentando 10–20 mm/min para el corte. El germanio se escinde en el plano {111}; castiga las alimentaciones agresivas con chips de escisión en las caras de entrada y salida. Los datos completos del material se encuentran en Hoja de datos de germanio de Crystran.
Diseñado para el corte en volumen de ópticas frágiles
Por qué la máquina de corte de obleas de germanio SG40 se justifica cuando el mismo trabajo se realiza en cada turno y cada oblea tiene que salir igual.
Especificaciones técnicas SG40
Números de configuración estándar para la máquina rebanadora de obleas de germanio SG40. La mesa de trabajo y el recorrido se pueden personalizar para lingotes más grandes.
| Tamaño de la mesa de trabajo | 400 × 400 mm |
| Altura máxima de la pieza | 400 mm |
| Recorrido eje Y / Z | 400 mm / 400 mm |
| Diámetro del hilo de diamante | 0.35–1.0 mm |
| Velocidad lineal máxima del hilo | 52 m/s |
| Avance mínimo Y / Z | 0.01 mm |
| Repetibilidad Y / Z | ±0,01 mm |
| Velocidad de corte / manual | 0–1000 mm/min (adjustable) |
| Ruedas guía | 2 × Ø250 mm + 1 × Ø180 mm (trayectoria de 3 ruedas) |
| Longitud del alambre de diamante | ~2580 mm (bucle sin fin) |
| Potencia del motor de accionamiento | 1.5 kW (máx. 4500 RPM) |
| Suministro de energía | 220 V trifásico · 60 Hz |
| Dimensiones (L×A×H) | ~1066 × 1066 × 1970 mm |
| Peso | ~650 kg |
| Cooling | Tanque de agua + circulación |
Lea las tolerancias de espesor de oblea contra el dibujo de su lente terminada según ISO 10110 — las etapas de centrado y rectificado heredan lo que sea que deje el corte.
¿Qué materiales quebradizos de IR puede cortar?
El alambre corta todo lo más blando que el diamante, por lo que la SG40 no es solo para germanio. Cortamos lo siguiente en la misma plataforma, cada uno con su propio conjunto de parámetros:
- Germanio (Ge) — cable de 0.35–0.5 mm, tensión de 100–140 N, aceite mineral blanco
- Silicio (Si) — maduro, cable de 0.42–0.5 mm
- Seleniuro de zinc (ZnSe) & sulfuro de zinc (ZnS) — láser de CO₂ y óptica multiespectral
- Zafiro — cable de 0.5–0.65 mm
- Vidrio óptico (BK7 / K9) & cuarzo fundido
Cortar algo que no está en la lista — ¿vidrio de calcogenuro, una cerámica especial? Envíe una muestra y la cortaremos para probarla antes de cotizar los parámetros. No adivinamos sobre materiales que no hemos procesado.
Dónde encaja en una línea de lentes de germanio
La máquina rebanadora de obleas de germanio SG40 es el extremo frontal de volumen. Convierte lingotes en obleas; todo lo posterior — centrado de bordes, rectificado esférico, pulido, recubrimiento antirreflectante — funciona a partir de la oblea que produce. Debido a que el cable deja un TTV consistente y una superficie de bajo daño, los accesorios posteriores se configuran contra entradas conocidas en lugar de reajustarse cada lote.
¿Construir toda la cadena en lugar de solo la estación de corte? La fabricación de lentes de germanio La página de soluciones describe el flujo de trabajo de cinco etapas y cómo el presupuesto de tolerancia fluye de una estación a otra. Para la gama más amplia de equipos, comience en el fabricación de óptica infrarroja centro.
Si su trabajo mezcla obleas redondas con prismas, cuadrados o blancos poligonales, la máquina cortadora de blancos de lentes de germanio SGR40 añade un eje giratorio — el mismo alambre de bucle cerrado, el mismo corte, pero con capacidad multiforma. Y si necesita cortes de contorno CAD de forma libre (crescentes, curvas arbitrarias), esa es la serie de contorno SGI, no esta.
Obtenga un corte de muestra en su propio germanio
Elija la máquina rebanadora de obleas de germanio SG40 si está cortando lingotes de germanio en obleas redondas en volumen y desea la configuración más eficiente que aún mantiene el corte ancho fuera de su lista de materiales. Envíenos el diámetro y la longitud de su lingote, los espesores y recuentos de obleas objetivo, y el volumen mensual; realizaremos una rebanada de prueba gratuita en su propio germanio antes de que se comprometa.
Vimfun · ISO 9001 · Cumple con CE · enviado a más de 20 países
Los clientes de óptica incluyen Edmund Optics y Coherent.
