Orientation du cristal de saphir et son effet sur le meulage
Deux ébauches de saphir peuvent partager un diamètre, une épaisseur et une composition chimique tout en se comportant différemment sous la même recette de meulage. Un changement de plan cristallin ou de direction de coupe peut altérer la réponse. Si le rapport entrant indique seulement “ saphir ”, l'ingénieur de procédé pourrait manquer une variable qui ne peut être récupérée à partir de la photographie de la surface finie.
L'orientation du cristal de saphir doit être spécifiée et préservée tout au long de la coupe, du meulage et du polissage. Elle aide à définir une comparaison significative entre les essais. Elle ne fournit pas, en soi, un classement universel de l'avance, de la force ou du taux d'enlèvement pour chaque machine et système abrasif.
01 — Spécifier l'orientation du cristal de saphir comme géométrie
Un plan cristallin identifie une orientation dans le cristal ; une direction d'usinage identifie le mouvement le long de la pièce. Ces éléments sont liés mais non interchangeables. Deux ébauches ayant le même plan de face peuvent toujours être engagées dans des directions différentes au sein du plan.

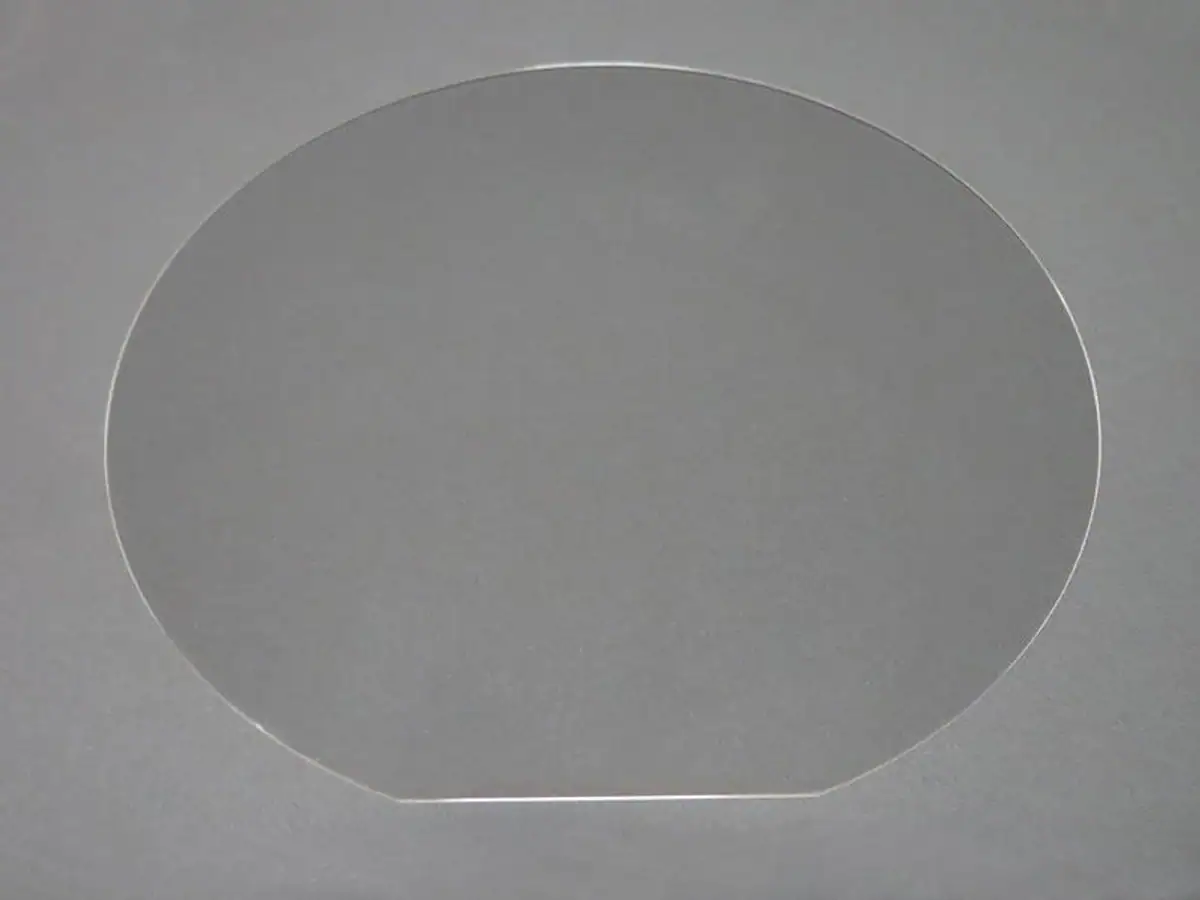

Pour un dessin de production, enregistrez le plan requis, sa tolérance angulaire, la référence d'orientation du fournisseur et toute direction dans le plan qui est importante. Transmettez cette information à travers le système d'identification des ébauches. Une méplat ou une encoche n'est utile que lorsque sa relation avec le cristal est définie.
Utilisez le certificat entrant ou une mesure d'orientation convenue, plutôt que l'apparence, pour établir le plan. Un disque transparent sans enregistrement d'orientation n'est pas automatiquement une ébauche de plan c. De même, la direction dans laquelle une barre est livrée ne doit pas être supposée identifier un axe cristallographique spécifique.
02 — Comprendre C, A et R sans surinterpréter les étiquettes
Le plan c est perpendiculaire à l'axe c. Le plan a contient cet axe, tandis que le plan r est incliné par rapport à lui. Ces étiquettes décrivent la géométrie cristallographique ; elles ne décrivent pas l'agencement de la broche d'une meuleuse ou la courbure optique finie.
La distinction est importante lorsqu'un concepteur spécifie le comportement optique ainsi que les dimensions mécaniques. Par exemple, la propagation par rapport à l'axe optique peut être importante pour la biréfringence. Le concepteur optique doit choisir l'orientation requise par le système plutôt que de laisser cette décision à la recette la plus rapide de l'atelier.
| Dessin ou article de procédé | Ce qu'il dit à l'atelier | Ce qu'il n'établit pas |
|---|---|---|
| Désignation de plan C, A ou R | Orientation de la surface spécifiée | Une vitesse de meulage universelle |
| Tolérance d'orientation | Déviation autorisée par rapport au plan spécifié | Tolérance de forme de surface finie |
| Référence de méplat ou d'encoche | Une direction traçable si définie | Direction si la référence n'est pas documentée |
| Direction d'avance de l'outil | Engagement par rapport à la pièce | Direction cristalline sans référence cartographiée |

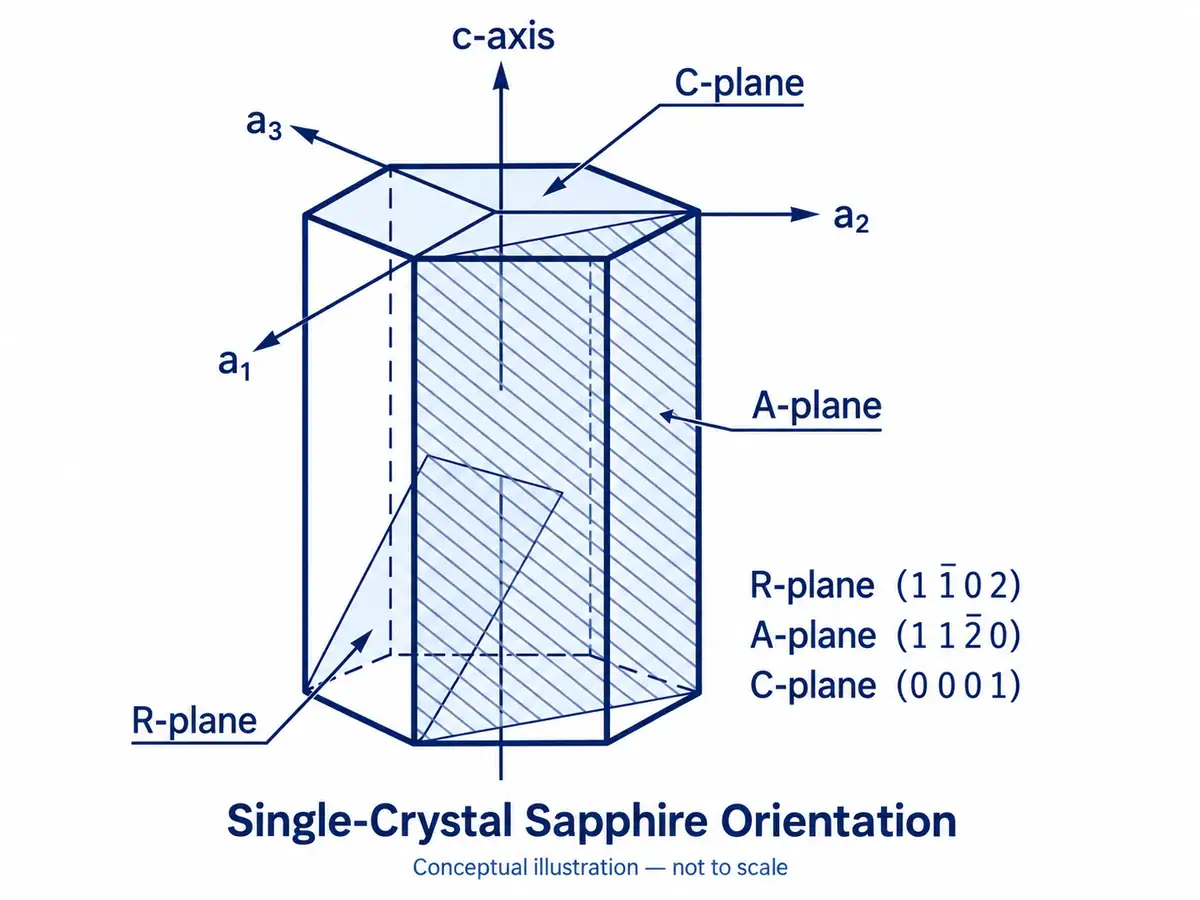

Un diagramme d'orientation du cristal de saphir doit montrer clairement les axes et les relations entre les plans. Il ne doit pas présenter un classement de force non vérifié comme s'il faisait partie de la définition du cristal.
03 — Séparer les effets cristallographiques des effets de procédé
La réponse au meulage dépend également de la taille de l'abrasif, du liant, de l'état de la meule, de la géométrie d'engagement, de l'avance et du support. Un changement dans l'un de ces éléments peut masquer l'effet de l'orientation. Comparez les ébauches identifiées dans des conditions contrôlées avant de décider quelle variable a causé le résultat.
Des expériences publiées illustrent cette limite. Une étude de meulage orthogonal sur saphir de plan prismatique examine la relation entre la direction de meulage et les caractéristiques de surface. Ses conditions ne doivent pas être généralisées en un classement de plan valable pour tout l'atelier.
Similairement, la recherche sur l'anisotropie CMP du saphir rapporte différents comportements de polissage en fonction de l'orientation et de la chimie du procédé. Un résultat issu du polissage chimico-mécanique ne peut pas être utilisé directement comme taux d'enlèvement pour une opération de meulage différente.
Utilisez l'orientation du cristal de saphir pour définir des groupes d'essais. Gardez la force mesurée, l'état de surface et le rendement final comme sorties séparées. Une coupe à faible force n'est pas automatiquement celle qui produit l'optique finie la meilleure.
04 — Les dommages sur les bords nécessitent une référence directionnelle

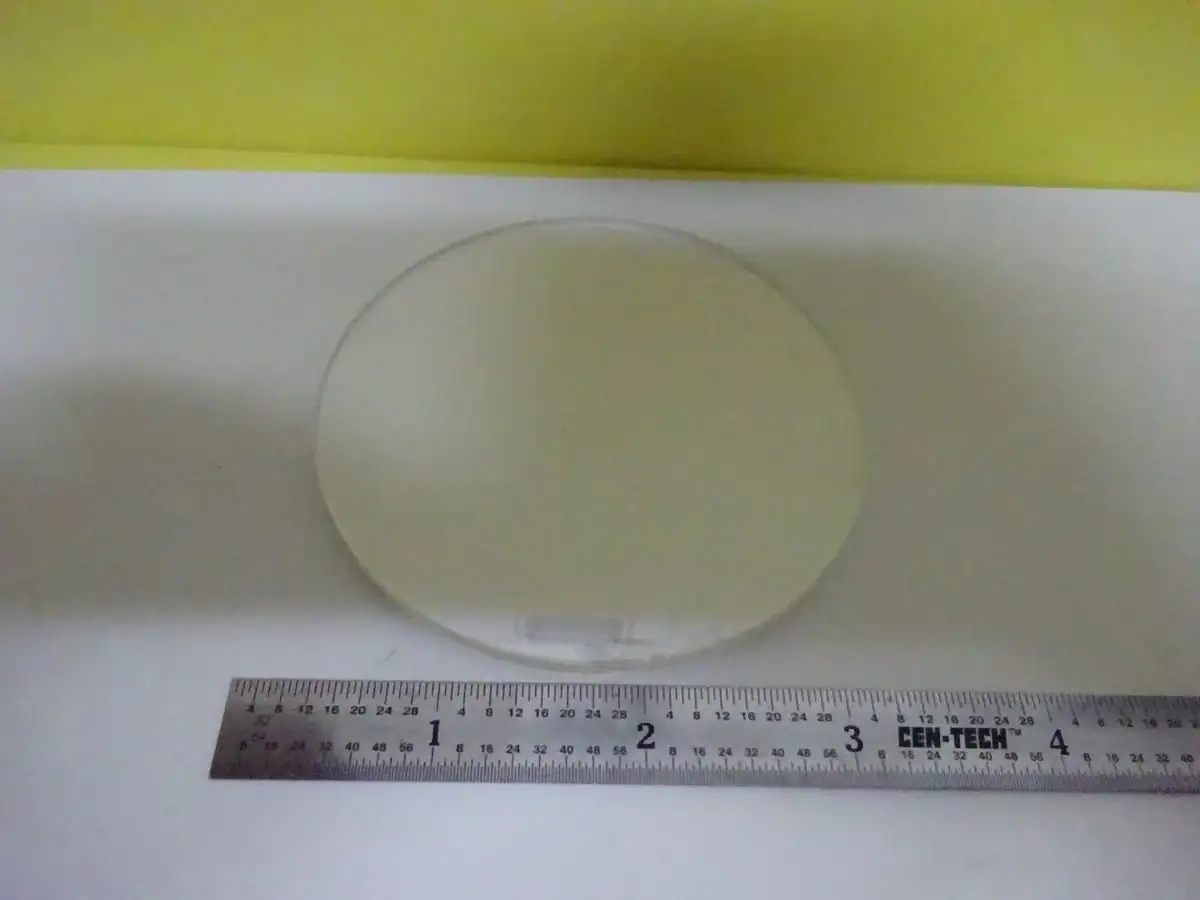

Une photographie d'éclat devient beaucoup plus utile lorsqu'elle inclut la direction d'entrée de l'outil, la référence cristalline et la limite de la pièce finie. Enregistrez où se produisent les dommages autour du périmètre et s'ils se répètent après réorientation de l'ébauche.
Distinguez l'éclatement de sortie des dommages introduits lors du déchargement ou de la manipulation du plateau. Si la pièce a déjà subi plusieurs opérations, un bord endommagé peut ne pas identifier quelle opération l'a causé. Inspectez aux points de transfert et préservez l'identité de la pièce.
Pour les essais d'orientation du cristal de saphir, utilisez une méthode reproductible pour décrire l'étendue des éclats. Identifiez si le défaut se situe à l'extérieur du diamètre final, à l'intérieur d'une tolérance de chanfrein ou à l'intérieur d'une région fonctionnelle. Cela évite que des dommages acceptables sur le bord sacrificiel ne soient confondus avec un rejet de pièce finie.
La discussion existante sur la coupe de plaquettes de saphir est un point de départ en amont. Transférez la direction de coupe et le rapport d'inspection à l'équipe de meulage plutôt que d'envoyer uniquement les dimensions nominales de l'ébauche.
05 — Construire une table de qualification au lieu de copier des paramètres
Commencez à partir d'une machine et d'une gamme d'outillage approuvées, puis comparez systématiquement des ébauches représentatives. N'augmentez pas la charge juste pour qu'une orientation corresponde au temps de cycle d'une autre orientation.
| Variable d'essai | Maintenir ou enregistrer | Évaluation |
|---|---|---|
| Orientation du cristal de saphir | Certificat du fournisseur et direction de référence | Confirmer que les groupes prévus sont effectivement différents |
| Abrasif et liant | Spécification qualifiée identique et condition connue | Comparer l'usure et la stabilité de coupe |
| Avance et engagement | Recette enregistrée dans les limites approuvées | Comparer la tendance de charge et les dommages de surface |
| Distribution de liquide | Chimie, condition de flux et température définies | Vérifier la répétabilité tout au long du cycle |
| Maintien de la pièce | Zone de support et méthode de serrage ou de collage | Inspecter après libération |
| Inspection finale | Même datum, ouverture et méthode de mesure | Comparer le rendement accepté, pas seulement l'apparence |
Changer un nombre limité de variables à chaque essai. Sinon, un meilleur résultat ne pourra être attribué au nouveau plan, à une meule fraîchement dressée ou à une avance plus lente. Conservez les échantillons non retenus lorsqu'ils sont utiles ; ils marquent la limite de la fenêtre de processus qualifiée.
06 — Lier l'orientation de coupe au stock en aval
La coupe établit plus que l'épaisseur. Elle définit l'orientation du flan, l'état du bord et la distribution du stock pour le traitement ultérieur. Si ces conditions varient sans identification, la rectifieuse peut nécessiter un stock supplémentaire simplement pour absorber l'incertitude.
Discuter de l'orientation requise et de la géométrie finie lors de la révision équipement de coupe de saphir. La voie plus large solutions de découpe de saphir peut également relier la préparation du flan au processus de finition prévu.
Ne supposez pas que le changement de direction de coupe améliorera chaque étape en aval. Un changement qui aide à la découpe pourrait compliquer le chargement du montage ou la finition du bord. Comparez la voie complète et incluez les pertes après polissage et nettoyage.
Intégrez l'orientation du cristal de saphir dans l'instruction de travail avec le lot de matière. Si un lot est divisé entre plusieurs machines, conservez la référence plutôt que de permettre à chaque opérateur de choisir une direction de présentation arbitraire.
07 — Les fenêtres, les cristaux de montre et les substrats ont des priorités différentes
Un dessin de fenêtre peut privilégier la performance optique transmise ; un cristal de montre peut également nécessiter une apparence de bord spécifique et un ajustement au boîtier. Une spécification de substrat peut contenir des exigences d'orientation établies par le processus en aval du client. Ces applications ne peuvent pas être réduites à un seul plan préféré.
Pour les cristaux de montre, séparez l'exigence d'orientation du concepteur optique de la recette de finition du bord. Un périmètre poli n'établit pas le front d'onde transmis, et une bonne face ne prouve pas que le chanfrein survivra à la manipulation ou à l'assemblage. Le guide de processus pour les verres de montre fournit le contexte de l'application.
Lorsque le client autorise plus d'une orientation, comparez la disponibilité des matériaux, les essais d'usinage et l'acceptation finale ensemble. Ne sélectionnez pas le flan entrant le moins cher avant d'avoir calculé les pièces rejetées et retravaillées générées par le processus complet.
Gardez les marques d'orientation à l'écart des surfaces qui deviendront fonctionnelles ou qui seront retirées tôt. Si une référence doit être transférée à un support ou à un plateau, documentez le transfert et vérifiez-le avant l'usinage. Une étiquette qui survit au processus n'est utile que si sa relation avec la pièce reste sans ambiguïté.
08 — Ce qu'il faut envoyer avec une demande de renseignements sur le saphir
Incluez le certificat de matière, l'orientation et la tolérance, un dessin montrant la direction de référence et la géométrie finie. Indiquez séparément les critères de qualité optique et de bord requis. Ajoutez la taille de lot proposée et toute observation de processus existante avec des échantillons identifiés.
Si l'orientation n'est pas encore spécifiée, résolvez-la avec le concepteur optique avant de considérer le devis d'usinage comme définitif. L'orientation du cristal de saphir fait partie de la définition de la pièce, pas d'un champ de recette que le fournisseur doit deviner.
Pour un revue d'application, envoyez des photographies avec les marques d'orientation visibles et décrivez où dans le processus le défaut apparaît pour la première fois. Cela donne aux équipes de coupe et de finition une référence commune pour un essai contrôlé.
