Как можно резать твердые материалы и каждый раз терять меньше продукта? Я работаю в сфере промышленной резки и абразивной проволоки более 7 лет. Эта проблема, которую я видел снова и снова: проблемы производственной линии. Решение, к которому я постоянно возвращаюсь, — это алмазная проволока с сегментным покрытием.
В этой статье я покажу вам, как алмазная проволока с сегментным покрытием уменьшает потери материала. Я также расскажу, как она регулирует ширину реза. И я покажу вам, как она помогает получить более высокий выход от каждого разрезаемого блока.
Что такое алмазная проволока с сегментным покрытием и почему это важно?

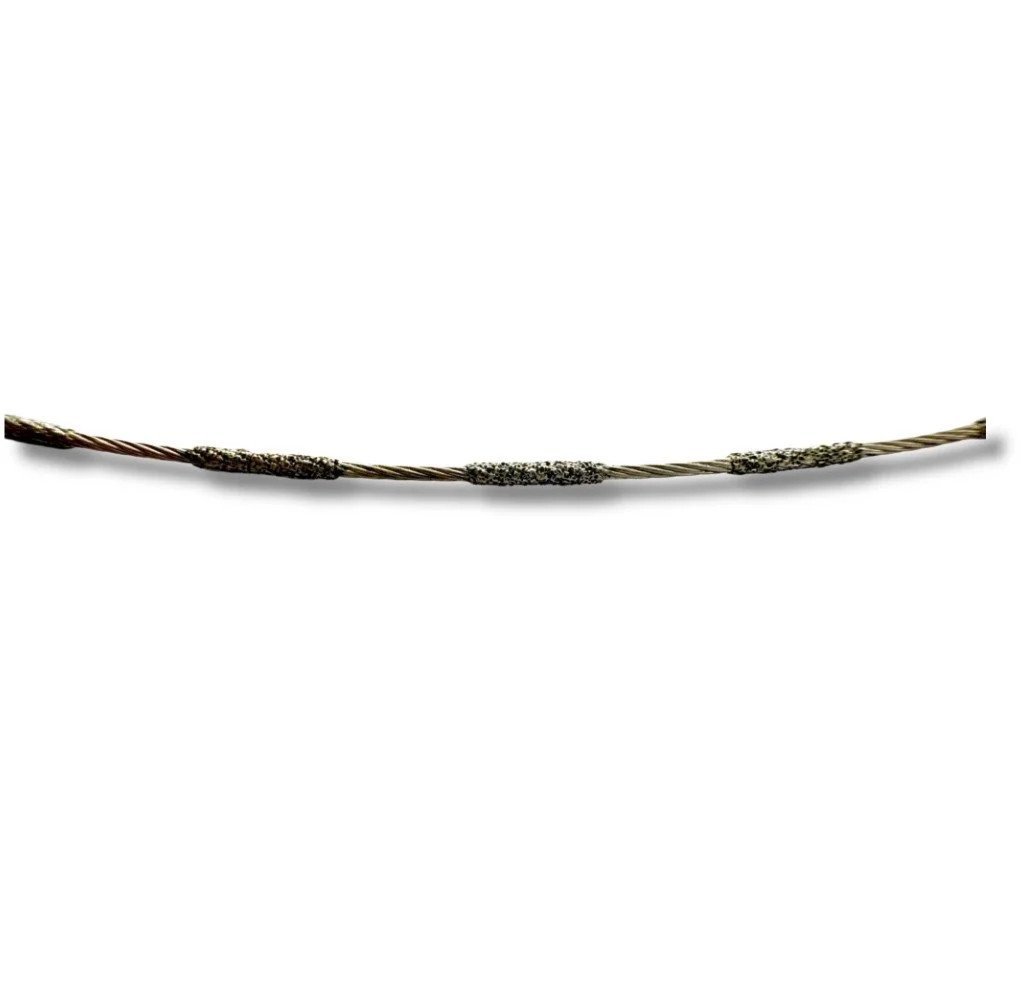

Сегментный алмазный провод с покрытием: Алмазная режущая проволока с алмазами, расположенными группами. Небольшие зазоры разделяют каждую группу. Эти прорези пропускают охлаждающую жидкость и выводят мусор. Сердцевина состоит из высокопрочной стали. Алмазы связаны смолой или нанесены гальваническим способом на подложку.
Отрасли, такие как проволочные пилы для нарезки кварца, кремния, сапфира и керамики. Обрабатывайте каждую часть, прежде чем переходить к следующей. Это уменьшает нагрев и износ и увеличивает выход на катушку.
Алмазная проволока с сегментным покрытием – Основные технические характеристики
| Параметр | Типичный диапазон | Единица измерения | Примечания |
| Диаметр сердечника проволоки | 0.12 – 0.50 | мм | Высокопрочная сталь |
| Размер зерна алмаза | 20 – 60 | µm | Зависит от материала |
| Расстояние между сегментами | 1 – 5 | мм | Регулирует поток охлаждающей жидкости |
| Предел прочности на разрыв | 2000 – 3500 | МПа | Предотвращает обрыв проволоки |
| Скорость резки | 10 – 40 | м/с | Зависит от применения |
| Срок службы проволоки (средний) | 300 – 600 | м² | На катушку для кварца |
Какова реальная стоимость потери материала при резке прецизионного кварца?
Рез — это количество материала, удаляемого при каждом разрезе. Это потерянный продукт, а не отходы, при нарезке кварца. Увеличение ширины реза на 0,02 мм может стоить несколько пластин за партию. Алмазная проволока с сегментным покрытием для узкого реза Маленькие равномерные алмазные кластеры и тонкие проволоки.
Меньше материала превращается в порошок при каждом проходе. Для прецизионной резки кварца это означает больше пригодных для использования срезов на слиток и выход 92%.
Факторы, определяющие ширину реза
Несколько важных факторов определяют ширину реза при работе с алмазной проволочной пилой для кварца:
- Диаметр проволоки – меньший диаметр проволоки приводит к более узкому резу
- Размер зерна алмаза – меньшее зерно режет чисто и удаляет меньше материала
- Натяжение проволоки, адекватное натяжение предотвращает боковое изгибание проволоки
- Скорость подачи – более медленная скорость подачи обеспечит более плотный, чистый рез
- Давление охлаждающей жидкости – хороший поток поддерживает зону реза прохладной и чистой
Сравнение ширины реза по типу проволоки
| Wire Type | Средняя ширина реза (мм) | Потеря материала (%) | Подходит для | Отделка поверхности |
| Стандартная абразивная проволока | 0.35 – 0.50 | 18 – 25% | Общая резка | Rough |
| Алмазная проволока со смоляным связующим | 0.25 – 0.35 | 12 – 18% | Кремний, керамика | Средний |
| Сегментный алмазный провод с покрытием | 0.14 – 0.22 | 6 – 10% | Кварц, сапфир | Тонкая |
| Алмазная проволока с гальваническим покрытием | 0.16 – 0.24 | 7 – 12% | Hard materials | Тонкий – Ультратонкий |
Как расстояние между сегментами уменьшает нагрев и разброс пропила
Охлаждающая жидкость протекает между каждым сегментом, когда сегменты расположены на достаточном расстоянии друг от друга на алмазный канатный петлевой инструмент. Это быстро охлаждает зону резки. Это предотвращает нагрев и расширение проволоки. Это также предотвращает изгиб проволоки вбок.
Скрытым источником широких или неровных пропилов является изгиб проволоки. Проволока остается прямой при соответствующем расстоянии. Пропил остается узким. И выход увеличивается — без замедления работы станка.
Как зазор и шаг проволоки напрямую изменяют количество срезов на блок?
Зазор проволоки определяется как расстояние между двумя параллельными проволоками в многопроволочной пильной машине. Шаг равен диаметру проволоки плюс расстояние между проволоками. При резке кварца использование проволоки определяет, сколько срезов вы получите на блок. Меньший шаг означает больше срезов. Режьте больше, получайте больше продукта из одного блока.
Проволока с алмазным покрытием позволяет безопасно уменьшить шаг. Проволока чрезвычайно тонкая и однородная. Вот почему многие производители полупроводников и оптического кварца переходят на нее. Больше срезов = меньше зазор. Больше срезов означает больший доход с каждого блока.
Уменьшение шага с проволокой с покрытием сегментами
- Проволока имеет стабильный размер, поэтому более плотный шаг безопасен
- Равномерная глубина покрытия предотвращает контакт проволоки с проволокой
- Более плотный шаг позволяет увеличить количество срезов на блок на 15–20%
- Более тонкая проволока также обеспечивает более гладкую поверхность – дополнительная полировка не требуется
Сравнение – Шаг проволоки против выхода продукции
| Wire Type | Диаметр проволоки (мм) | Типичный шаг (мм) | Срезы на 100-мм блок | Рейтинг выхода |
| Старый абразивный суспензионный раствор | 0.18 | 0.55 | ~180 | Низкий |
| Стандартная алмазная проволока | 0.16 | 0.42 | ~238 | Средний |
| Проволока с покрытием сегментами | 0.13 | 0.30 | ~333 | Высокий |
| Тонкая проволока с гальваническим покрытием | 0.12 | 0.28 | ~357 | Very High |
Переход от суспензионного раствора к алмазной проволоке с покрытием сегментами может увеличить количество срезов из того же блока до 85%. Это одна из самых приятных вещей, которую может сделать любой кварцевый завод.
Преимущества и недостатки
Преимущества:
- Дополнительные срезы с каждого блока
- меньше пропил, меньше отходов материала
- Лучшая полировка поверхности с первого прохода
- Более долгий срок службы кабеля, чем у суспензионного раствора
Недостатки:
- Более высокая первоначальная стоимость покупки проволоки
- Может потребоваться внести некоторые коррективы в настройки станка.
- Натяжение проволоки следует тщательно регулировать
Где алмазная проволока с покрытием сегментами демонстрирует наилучшие результаты в реальных условиях?
Алмазная проволока с покрытием сегментами является проверенным продуктом от солнечных электростанций до оптических заводов. Она помогает компаниям, которым требуется как скорость, так и чистая резка. Результаты не просто на бумаге. Реальная статистика производства демонстрирует улучшенный выход, более низкую стоимость и более высокое качество.
Это идеальное решение для систем с бесконечной петлей алмазной проволоки. Сегментная резка обеспечивает равномерный износ, увеличивающий срок службы петли. Основными потребителями этой проволоки сегодня являются отрасли, занимающиеся резкой кварца, карбида кремния и сапфира.
Реальные результаты по отраслям
| Industry | Разрезаемый материал | Ключевое преимущество | Улучшение выхода | Тип используемой проволоки |
| Солнечная фотовольтаика | Монокристаллический кремний | Более тонкие пластины | +18% срезов | Петля с покрытием сегментами |
| Оптические компоненты | Синтетический кварц | Лучшее качество поверхности | +221% полезных деталей | Режущая проволока для кварца |
| Полупроводник | Карбид кремния (SiC) | Less breakage | +151% производительности | Гальваническое покрытие сегмента |
| Подложки для светодиодов | Сапфир | Меньше этапов полировки | +251% пропускной способности | Промышленная алмазная петля |
Почему солнечная промышленность лидирует во внедрении
- Производителям солнечных батарей требуется больше срезов на слиток для получения прибыли
- Стоимость проволоки за пластину Снижение стоимости сегментной проволоки
- Более мелкий шаг означает более тонкие пластины, что улучшает выход ячеек
- Петля с алмазным покрытием сегмента работает быстро без перебоев
Оптический кварц – высокоценный вариант использования
Оптический кварц требует чрезвычайно плотной и очень чистой резки. Повреждение поверхности должно быть практически нулевым. Эти цели были успешно достигнуты с помощью алмазно-проволочного станка для кварцевых установок с использованием проволоки с покрытием сегмента. Плавное действие резки уменьшает мельчайшие трещины. Это важно для оптических кварцевых деталей.
Алмазная проволока с гальваническим покрытием против проволоки с покрытием сегмента – какую выбрать?
Как проволока с алмазным гальваническим покрытием, так и проволока с покрытием сегмента используют связанные алмазы. Но узор отличается. Проволока с гальваническим покрытием полностью и плотно покрыта алмазом по всей длине. Проволока с покрытием сегмента имеет диспергированные алмазные кластеры и промежутки между кластерами. Различные типы лучше всего подходят в разных ситуациях.
- Проволока с гальваническим покрытием лучше всего подходит для очень твердых или хрупких материалов, требующих постоянного истирания.
- Проволока с покрытием сегмента отлично подходит для длительных резов и крупномасштабных работ, когда проблема заключается в тепле.
- Промежутки между сегментами обеспечивают проникновение охлаждающей жидкости. Это снижает тепловую нагрузку на материал. .
- Проволока с покрытием сегмента часто является предпочтительным выбором для точной резки кварца, поскольку она работает при более низкой температуре.
- Оба типа быстрее, обеспечивают лучшее качество отделки и более стабильны, чем старая проволока со суспензией.
Это зависит от того, что вы режете, зависит от того, какую отделку вы делаете, зависит от того, сколько вы режете. Для большинства конфигураций проволочно-резательных станков для нарезки кварца проволока с покрытием сегмента часто является лучшим компромиссом между производительностью и стоимостью.
Вопросы и ответы
Как покрытие сегмента уменьшает потери материала?
Промежутки между сегментами сохраняют тонкость проволоки. Это сводит к минимуму ширину реза. Меньше материала превращается в порошок при каждом резе. Таким образом, после резки остается больше полезного продукта.
- Продукты износа быстро выходят через промежутки между сегментами
- Охлаждающая жидкость легко циркулирует между каждым участком
- Проволока остается прямой и прохладной во время длительных прогонов
Какая проволока лучше всего подходит для резки кварца?
Для точной резки кварца лучшим вариантом является проволока с алмазным покрытием сегмента или гальваническим покрытием. Оба обеспечивают узкий рез и четкие разрезы. Но на длительных участках проволока с покрытием сегмента лучше справляется с теплом.
- Режущая проволока для кварца требует мелкого зерна для чистой поверхности
- Для кварца оптического качества диаметр проволоки должен быть менее 0,20 мм
- Параметры натяжения и скорости так же важны, как и тип проволоки.
Как долго служит алмазная проволочная петля?
Промышленная алмазная проволочная петля обычно имеет срок службы от 300 до 600 квадратных метров. Это зависит от твердости материала, скорости и использования охлаждающей жидкости. Петли с сегментным покрытием изнашиваются равномерно и служат дольше.
- Меняйте проволоку, когда ухудшается качество поверхности
- Отслеживайте использование проволоки на катушку, чтобы планировать заранее
- Хорошее натяжение помогает петле прослужить дольше
Лучше ли проволока с покрытием сегмента, чем проволока со суспензией?
Да, практически во всем. Меньший рез с проволокой с покрытием сегмента. Она режет быстрее. Обеспечивает более аккуратную отделку. И нет суспензии, с которой нужно работать или которую нужно утилизировать.
- Нет суспензии для смешивания, хранения или утилизации
- Быстрая установка и смена
- Длительные резы, которые более устойчивы
Заключение
Проволока с алмазным покрытием является лучшим вариантом для любой операции точной резки. “Меньше материала теряется, рез остается узким, и производится больше срезов на блок”. Она добилась хорошего прогресса в работе с производителями солнечной, полупроводниковой и оптической продукции.
Не теряйте выход из-за суспензии или старой абразивной проволоки. Доверяйте Vimfun – поставщику проволоки с алмазным покрытием сегмента и промышленной алмазной проволочной петли. Посетите Vimfun сейчас и начните резать умнее.
