Nếu bạn đang xử lý gecmani cho quang học hồng ngoại, phương pháp cắt bạn chọn sẽ quyết định lượng vật liệu có thể sử dụng được từ mỗi thỏi — và với giá $1.800–$2.400/kg cho gecmani cấp quang học, mỗi milimét hao hụt do đường cắt đều có giá trị bằng tiền.
Quy trình cắt gecmani truyền thống sử dụng hai máy: máy khoan lõi để trích xuất các phôi hình trụ từ thỏi, sau đó là máy cưa đường kính trong (ID) để cắt các phôi đó thành các phôi thô. Phương pháp mới hơn sử dụng một máy cưa dây kim cương vòng kín để thực hiện cả hai công việc. Bài viết này so sánh hai phương pháp này với dữ liệu sản xuất đã được xác minh.
Quy trình làm việc với máy cưa ID truyền thống để xử lý gecmani hoạt động như thế nào
Điều quan trọng cần hiểu là máy cưa ID không hoạt động một mình trong quá trình xử lý gecmani. Quy trình truyền thống tiêu chuẩn yêu cầu hai máy riêng biệt:
Bước 1 — Máy khoan lõi trích xuất một phôi hình trụ từ thỏi thô. Đây là nơi xảy ra tổn thất vật liệu lớn nhất: lưỡi khoan cắt một đường rãnh rộng 5–10 mm mỗi lần.
Bước 2 — Máy cưa ID cắt phôi thành các phôi thô riêng lẻ. Bản thân máy cưa ID tương đối hiệu quả, với đường rãnh rộng 0,3–0,5 mm — tương đương với cắt bằng dây.
Vấn đề không nằm ở đường rãnh của máy cưa ID. Đó là giai đoạn khoan lõi đi trước nó. Đối với một thỏi có đường kính 200 mm nặng 3–4 kg ($6.000–$10.000 về nguyên liệu thô), mỗi lần cắt lõi lãng phí $11–$15 gecmani chỉ riêng với chiều rộng đường rãnh 5 mm.
Cách cắt bằng máy cưa dây thay thế cả hai máy

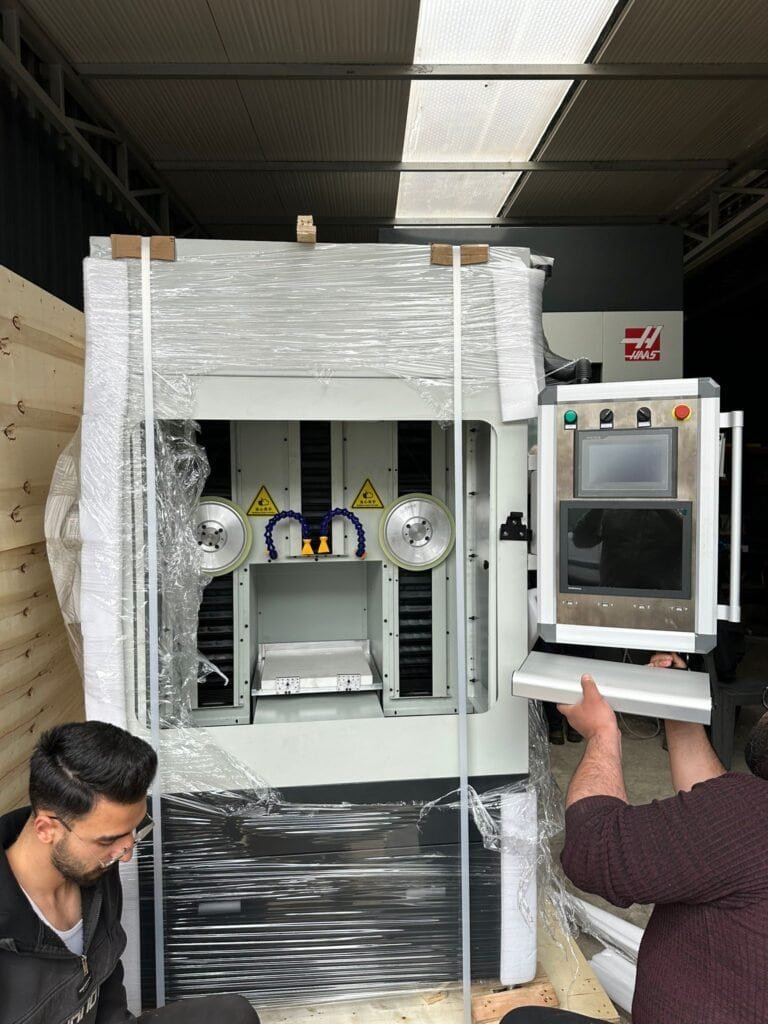

Máy cưa dây kim cương vòng kín như SGI 40 loại bỏ hoàn toàn quy trình làm việc hai máy. Một máy thực hiện cả việc trích xuất đường viền và cắt lát:
| Operation | Thông số máy cưa dây | Value |
|---|---|---|
| Cắt đường viền (trích xuất phôi) | Độ rộng hẹp | 0,5–0,6 mm |
| Cắt đường viền | Đường kính dây | 0,35–0,5 mm |
| Cắt đường viền | Wire speed | 40–60 m/s |
| Cắt đường viền | Feed rate | 4–8 mm/phút |
| Cắt lát (cắt phôi) | Độ rộng hẹp | 0,5–0,6 mm |
| Cắt lát | Đường kính dây | 0,35–0,42 mm |
| Cắt lát | Wire speed | 30–50 m/giây |
| Cắt lát | Feed rate | 10–20 mm/phút |
Độ dày lát cắt của cưa dây ở giai đoạn tạo hình là 0,5–0,6 mm — khoảng 10 lần ít hơn so với máy khoan lõi 5–10 mm. Đó là lý do tại sao tiết kiệm vật liệu.
Cưa dây so với cưa ID Germanium: So sánh song song
| Thông số kỹ thuật | Cưa dây (SGI 40) | Truyền thống (Khoan lõi + Cưa ID) |
|---|---|---|
| Máy móc cần thiết | 1 | 2 |
| Độ dày lát cắt tạo hình/khoan lõi | 0,5–0,6 mm | 5–10 mm |
| Độ dày lát cắt lát | 0,5–0,6 mm | 0,3–0,5 mm (cưa ID) |
| Độ nhám bề mặt (Ra) | 0,6–1,2 μm | Tương đương |
| TTV (phôi Φ50 mm) | 8–15 μm | Tương đương |
| Edge chipping | < 0,1 mm | 0,3–0,8 mm |
| Chi phí thiết bị | $31.000–$39.000 | 85.000–120.000 VNĐ |
| Dung lượng thỏi tối đa | Φ185 mm × 400 mm | Thay đổi theo mẫu |
Hai điểm nổi bật trong so sánh này:
1. ID saw thực tế có rãnh cắt hẹp hơn (0,3–0,5 mm so với 0,5–0,6 mm). Nếu bạn chỉ so sánh bước cắt, ID saw thắng về rãnh cắt. Nhưng so sánh quan trọng là toàn bộ quy trình làm việc — và rãnh cắt 5–10 mm của máy tạo lõi làm lu mờ mọi lợi thế ở giai đoạn cắt.
2. Mẻ cạnh giảm 3–8 lần. Cắt dây tạo ra mẻ cạnh dưới 0,1 mm, so với 0,3–0,8 mm từ các phương pháp truyền thống. Điều này quan trọng vì mẻ cạnh thấp hơn có nghĩa là các giai đoạn định tâm và mài tiếp theo có thể loại bỏ ít vật liệu hơn — tiết kiệm thêm germanium và giảm thời gian chu kỳ.
Tác động kinh tế của Máy cưa dây so với Máy cưa ID trong xử lý Germanium
Kinh tế được chia thành ba loại:
Đầu tư thiết bị
| Mục | Cưa dây | Bộ kết hợp truyền thống |
|---|---|---|
| Chi phí vốn | $31.000–$39.000 | 85.000–120.000 VNĐ |
| Điện hàng tháng (một ca) | ~$35 | Higher |
| Dầu cắt hàng tháng | ~$320 (80L) | — |
| Tuổi thọ dây kim cương | 40 giờ hoạt động/dây | — |
Máy cưa dây có chi phí ước tính thấp hơn 65% về đầu tư thiết bị ban đầu. Đối với các hoạt động cần cắt lát wafer germanium mà không bị nứt, mức đầu tư ban đầu thấp hơn này giúp các nhà sản xuất nhỏ hơn có thể tiếp cận được.
Tiết kiệm vật liệu
Với giá germanium là $2.200/kg và xử lý 50 thỏi mỗi tháng:
- Mỗi lần cắt lõi được tiết kiệm (lát cắt 5 mm → 0,5 mm) thu hồi được $11–$15 germanium mỗi lần cắt
- Tiết kiệm vật liệu hàng năm chỉ từ việc giảm lát cắt: >$240,000
- Thời gian hoàn vốn thiết bị ước tính: 12–18 tháng (hoạt động nhiều ca)
Những khoản tiết kiệm vật liệu này là tích lũy — bạn càng cắt nhiều, khoảng cách giữa máy cưa dây và kinh tế xử lý truyền thống càng lớn.
Giảm chi phí hạ nguồn
Mài mòn cạnh thấp hơn (< 0,1 mm so với 0,3–0,8 mm) có nghĩa là giai đoạn mài loại bỏ ít vật liệu hơn và chạy ít lượt hơn. Mặc dù tiết kiệm chính xác khác nhau tùy thuộc vào hình dạng ống kính, nguyên tắc rất đơn giản: vết cắt sạch hơn đòi hỏi ít hiệu chỉnh hơn ở hạ nguồn.
Khi nào máy cưa dây có hạn chế
So sánh cưa dây với cưa ID đối với silic không phải lúc nào cũng một chiều ở mọi hạng mục:
Độ dày lát cắt: Như đã lưu ý ở trên, độ dày lát cắt 0,3–0,5 mm của cưa ID mỏng hơn 0,5–0,6 mm của cưa dây. Đối với các tấm silic rất mỏng, nơi mỗi 0,1 mm đều quan trọng, sự khác biệt này có liên quan.
Tích hợp thiết bị hiện có: Nếu bạn đã sở hữu máy khoan lõi và cưa ID còn thời gian sử dụng, trường hợp kinh tế để chuyển đổi phụ thuộc vào khối lượng sản xuất của bạn. Ở khối lượng thấp, việc tiết kiệm vật liệu có thể không đủ để biện minh cho việc thay thế thiết bị đang hoạt động ngay lập tức.
Hình dạng phi tiêu chuẩn: Cưa dây có thể đi theo đường viền được lập trình bằng CNC — hữu ích cho các hình dạng không tròn như các phần tử quang học tùy chỉnh. Cưa ID chỉ giới hạn ở các đường cắt thẳng. Đây là một lợi thế đối với cưa dây, nhưng chỉ quan trọng nếu sự kết hợp sản phẩm của bạn bao gồm các hình dạng phi tiêu chuẩn.
Tham chiếu sản xuất: Ống kính Germanium Φ50 mm
Để đặt hiệu suất của cưa dây vào bối cảnh, đây là thời gian chu kỳ hoàn chỉnh cho một ống kính germanium hai mặt lồi Φ50 mm sử dụng cắt bằng cưa dây làm đầu vào:
| Bước Quy trình | Thiết bị | Thời gian |
|---|---|---|
| Trích xuất đường viền | SGI 40 | ~26 phút |
| Cắt lát | SGI 40 | ~5 phút |
| Mài cạnh + vát mép | C-120L | 1–3 phút |
| Tạo hình cầu (mặt 1) | G-100 | ~5 phút |
| Tạo hình cầu (mặt 2) | G-100 | ~5 phút |
| Đánh bóng (mặt 1) | Máy đánh bóng phi cầu | ~3 phút |
| Đánh bóng (mặt 2) | Máy đánh bóng phi cầu | ~3 phút |
| Tổng cộng (không bao gồm lớp phủ AR) | ~50 phút |
Reference: Sunny Optical vận hành hơn 30 máy cắt dây Vimfun trong sản xuất ống kính germanium của họ, với cải thiện năng suất khoảng 30% được cho là một phần do chất lượng cắt upstream tốt hơn.
Bạn nên chọn phương pháp nào?
Chọn cưa dây nếu:
- Bạn đang xây dựng một dây chuyền xử lý germanium mới (CapEx thấp hơn, một máy)
- Chi phí vật liệu là một yếu tố quan trọng (điều này gần như luôn đúng với gecmani)
- Bạn cần khả năng cắt theo đường viền cho các hình dạng không tròn
- Bạn muốn giảm thiểu sứt mẻ cạnh để xử lý hạ nguồn sạch hơn
Giữ lại máy cưa ID của bạn nếu:
- Bạn đang cắt các lát mỏng nơi chênh lệch 0,1–0,2 mm về độ dày đường cắt là quan trọng
- Thiết bị hiện có của bạn được mua gần đây và khối lượng sản xuất thấp
- Bạn không cần khả năng cắt theo đường viền
Đối với hầu hết các nhà sản xuất quang học hồng ngoại, máy cưa dây thay thế sự kết hợp giữa máy khoan lõi + máy cưa ID bằng một máy duy nhất, chi phí thấp hơn, giúp tiết kiệm vật liệu đáng kể ở giai đoạn đường viền. Toàn bộ dòng thiết bị cho gecmani và các vật liệu IR khác được đề cập trong thiết bị sản xuất quang học hồng ngoại tổng quan.
